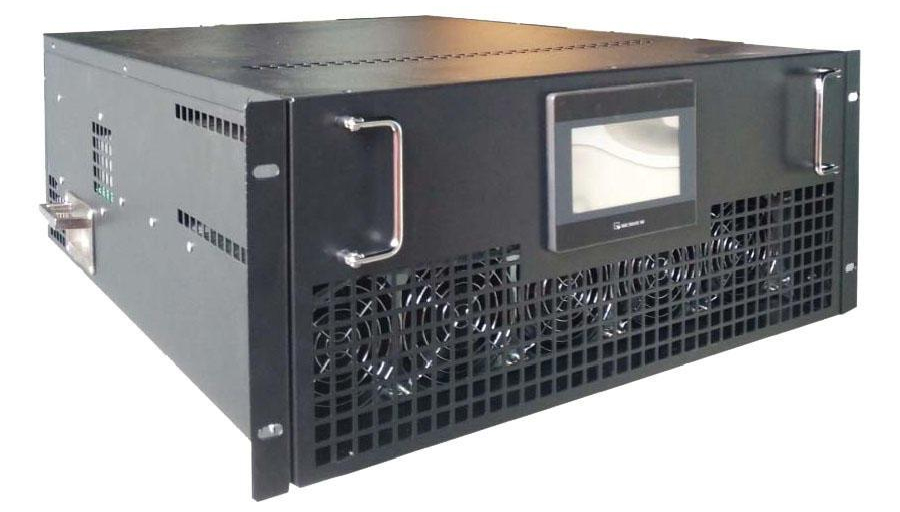

SVG中文名叫做静止无功发生器，英文描述为：Static Var Generator，简称为SVG。又称高压动态无功补偿发生装置，或静止同步补偿器。是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。SVG是目前无功功率控制领域内的最佳方案。相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式，SVG有着无可比拟的优势。

那么什么是SVG呢？

关于道尔顿

About Dalton

上一篇：电弧光的检测与保护

说到有源滤波器的应用领域，首先要知道，为什么要用有源滤波器？它有什么用呢？

大家都知道，有源滤波器是用来治理谐波的，因此，它的作用就是滤除谐波。那为什么要治理谐波呢？

因为谐波是有危害的，危害的种类有：

a.造成电缆、电动机和变压器过热，导致其实用寿命下降或损坏；

b.损坏敏感的设备，导致生产或者实验中断，造成重大损失；

c.引发断路器误动作，区域性停止事故；

d..造成电容器过载或因故障而损毁；

e.导致中性线上出现大电流而引发系统故障；

f..诱发电网谐振；

g..电网中存在的谐波将降低供电效率；

h.如谐波污染等级过高，将得不到供电部门的入网批准；

再说简单点，用一句话表示就是：APF出现在整流器、变频器、UPS、一次电源等出现的地方。

那么什么地方有这些东西呢？

有源电力滤波器，是采用现代电力电子技术和基于高速DSP（数字信号处理器）器件的数字信号处理技术制成的新型电力谐波治理专用设备。

电力

汽车充电站

机场

通信

医院

太阳能发电

电铁轨道及交通行业

公共设施-市政设施、公众娱乐设施、污水处理

医疗行业

其它

有源滤波器（APF）和无功补偿装置(SVG)区别与联系

返回顶部

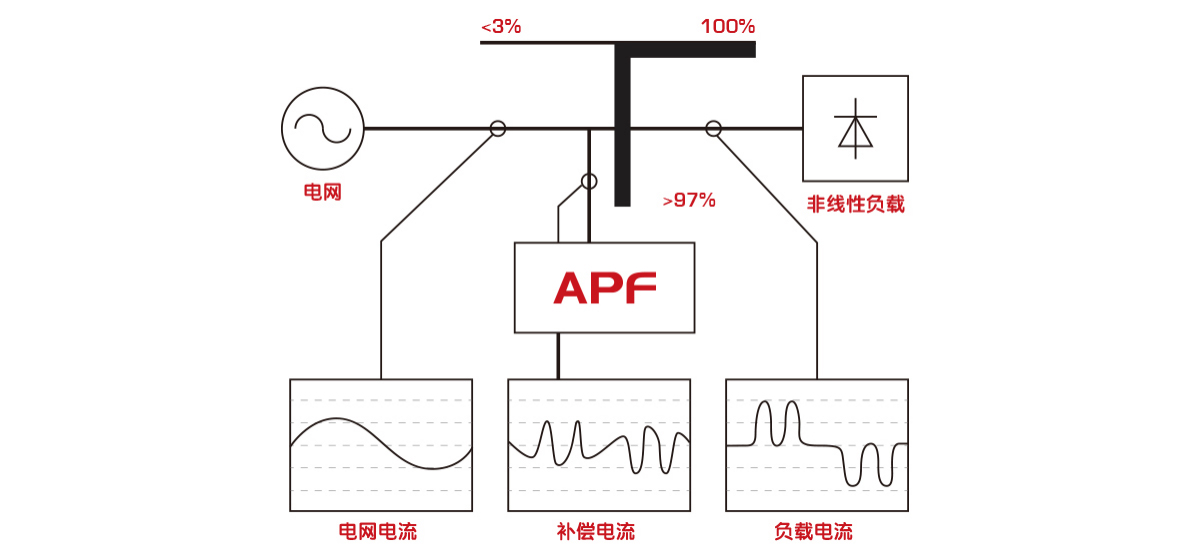

它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监测线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字数字信号处理器(DSP)对信号进行处理，提前出负载谐波的部分，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT(绝缘栅双极型晶体管)，生成与电网谐波电流幅值相等，极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

那么，谐波是怎么产生的？

谐波的产生是由于正弦波电压施加在非线性负载上，电流就变成了非正弦波，非正弦波电流在电网阻抗上产生降压，会使电压波形也变成非正弦波。如今在通讯、半导体、石化、化纤、钢铁中加热炉和汽车制造等行业中广泛使用的负载大部分为非线性负载，如变频调速设备、整流器、不间断电源、开关电源、电弧炉、焊接设备、电脑、电梯、变频空调、节能灯和复印机等等。由于这些非线性负载所产生的大量谐波电流涌入电网中，导致电压波形发生畸变现象。这种谐波污染对电网和用户产生了严重的危害。
