DOL-DR7低压电抗器

用途

电容器在无功功率补偿时，往往会受到谐波电流或谐波电压等影响。造成电容器损坏和功率因数降低，因此须在电容器的前端加装串联电抗器，用以抵制和吸收相应的谐波，保护了电容器的安全运行，避免谐波电压、谐波电流被激发放大影响，改善电网质量，提高系统功率因数。

执行标准

当前页面 > 无功补偿元件 > 产品中心

JB 5346-1998《串联电抗器》

环境条件

a) 环境温度-25℃～+45℃；相对湿度≤90%RH。

b) 海拔高度不超过2000m。

c) 无剧烈震动和冲击，无易燃易爆危险品，无导电尘埃。

d) 周围应有良好的通风条件，如装在机柜内，应有排风设施。

e) 耐温等级H级（180℃）以上。

技术指标

a) 可用于400V、660V、690V等系统。

b) 电抗率XL/XC = 6%（204Hz）；7%（189Hz）；14%（134Hz）等不同电抗率要求。

c) 额定绝缘水平3kv/min。

d) 电抗器各部位的极限温升，绕组不超过80k，铁芯不超过95k。

e) 电抗器噪音不大于45dB。

f) 三相电抗器的任意两相电抗值之差不大于3%。

g) 能在工频加谐波大于1.35倍额定电流下长期运行。

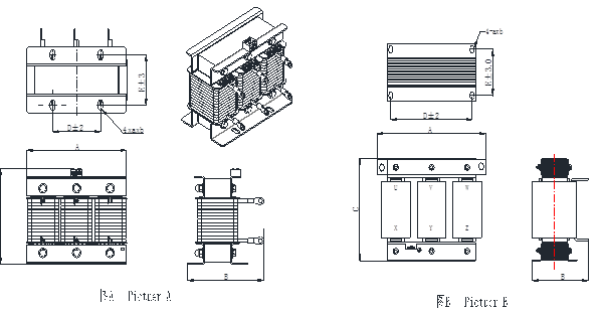

外形示意图

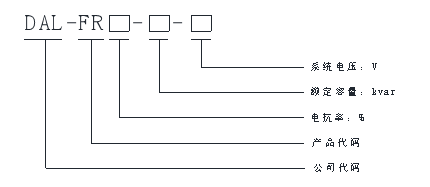

型号命名

电抗器型号	匹配电容器电压	匹配电容器容量	额定电流	额定电感	外形尺寸(mm) A长B宽C高	安装尺寸(mm) D长*E宽
DOL-FR7-5-230	280V	5.0Kvar	15.8A	3.50mH	14590170	180*101
DOL-FR7-10-230	280V	10.0Kvar	31.5A	1.75mH	14590170	180*101
DOL-FR7-15-230	280V	15.0Kvar	49.5A	1.18mH	14590170	180*101
DOL-FR7-20-230	280V	20.0Kvar	63.1A	0.87mH	175120220	190*113

电抗器型号	匹配电容器电压	匹配电容器容量	额定电流	额定电感	外形尺寸(mm) A长B宽C高	安装尺寸(mm) D长*E宽
DOL-FR7-10-400	480V	10.0Kvar	12.03A	5.14mH	185130195	100*90
DOL-FR7-15-400	480V	15.0Kvar	18.04A	3.42mH	210165195	100*95
DOL-FR7-20-400	480V	20.0Kvar	24.06A	2.57mH	210170195	100*95
DOL-FR7-25-400	480V	25.0Kvar	30.07A	2.05mH	230170215	120*100
DOL-FR7-30-400	480V	30.0Kvar	36.09A	1.71mH	230180215	120*105
DOL-FR7-40-400	480V	40.0Kvar	48.11A	1.28mH	230190215	120*115
DOL-FR7-50-400	480V	50.0Kvar	60.14A	1.03mH	275215235	120*115
DOL-FR7-60-400	480V	60.0Kvar	72.17A	0.86mH	270180265	230*115
DOL-FR14-10-400	525V	10.0Kvar	11.00A	12.29mH	230190210	120*115
DOL-FR14-15-400	525V	15.0Kvar	16.50A	8.19mH	230190210	120*115
DOL-FR14-20-400	525V	20.0Kvar	21.99A	6.14mH	270200230	120*115
DOL-FR14-25-400	525V	25.0Kvar	27.49A	4.92mH	280210240	140*130
DOL-FR14-30-400	525V	30.0Kvar	32.99A	4.10mH	280210240	140*130
DOL-FR14-40-400	525V	40.0Kvar	43.99A	3.07mH	285215255	140*130
DOL-FR14-50-400	525V	50.0Kvar	54.99A	2.46mH	340190300	195*127
DOL-FR14-60-400	525V	60.0Kvar	65.98A	2.05mH	340200300	195*130
