DAL-APF整机

DOL-APF有源滤波器

DOL-APF有源滤波装置是一体式有源滤波装置的技术升级产品，采用军工级控制芯片,计算能力及抗干扰能力极强，可实现控制器集中控制多台有源滤波装置并联工作；采用自适应电流平均值控制算法并结合LCL拓扑结构,克服了传统的滞环电流控制由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波会干扰电网等缺点。

主要应用：

工业负载场所，针对整流器、变频器、电弧炉、大型UPS、中频炉等工业型大功率非线性负载。

商业建筑场所，例如大量使用荧光灯、电脑、UPS、电梯、复印机、变频空调等非线性负载。

特殊行业场所，易受高次谐波干扰而无法正常运行的高精密设备使用场合，例如EIB、CT机等。

性能参数

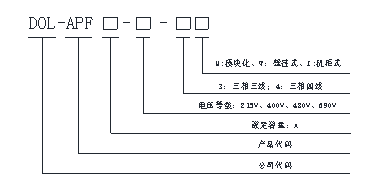

型号命名

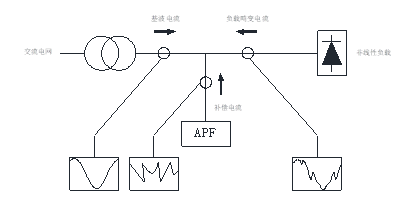

DOL-APF通过外部CT实时采集电流信号送至信号调理电路，然后再送至FPGA控制器,控制器将基波成分分离,并提取出所有的谐波；控制器将采集到的谐波成分和装置已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电路,触发IGBT变换器产生与负载谐波电流相位相反的谐波电流加以抵消，从而实现消除谐波的功能。装置具有自适应功能，可对频率和大小都变化的谐波进行补偿，对补偿对象有极快的响应速度。

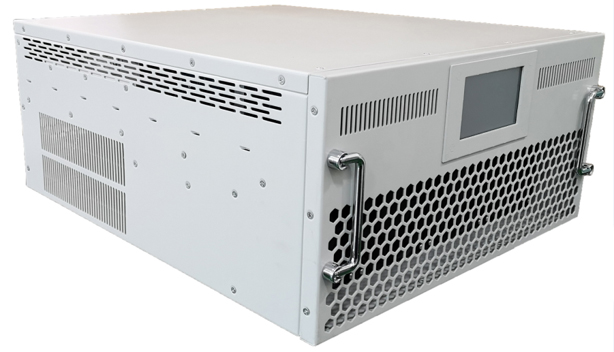

DOL-APF模块
