1、在线监测可保证系统全天候处于监控状态，解决了过去无法实时判断电容器运行状态的缺陷；
2、对于采集的数据进行定期分析，可及时了解系统运行状态趋势，预防事故发生；
3、在事故爆发前，可通过预设值提前报警/切断支路投切开关，将故障风险消灭在萌芽状态；
4、保护性能优异，选择性、灵敏性、速动性、可靠性明显优于普通电流型或电压型保护措施；
5、数据采样模块导轨安装，极其简单，和在线监测单元之间采用无线通讯，接线非常方便；

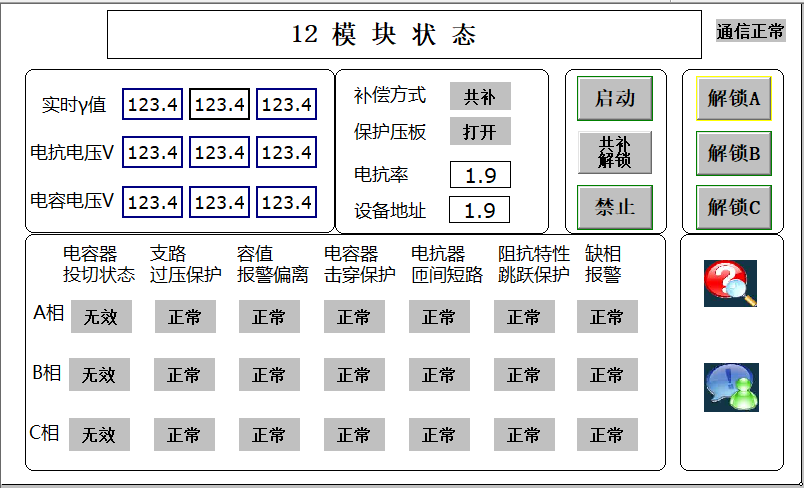

6、具有RS-485、RS-232、以太网等通讯方式，实时向上位机发送数值及其变化曲线，为值班员掌控电容器组运行状态提供及时有效的数据；
通过数据采集模块DOL602逐相采集并联电容器和串联电抗器工作时的端电压，系统会根据初始每相电容器额定容量、额定电压、电抗率，自动计算初始γ值，根据并联电容器及串联电抗器电压，自动计算实时γ值；并根据实时γ值的变化进行报警和保护判断，若γ1≤实时γ值＜γ2，系统发出声光报警信号，提醒值班员对相应电容器组的电容值、电感值、放电线圈直流电阻等进行检测，更换故障元件；若实时γ值≥γ2，系统发出声光报警信号，直接切除整条电容器组支路，并闭锁该支路合闸出口；若实时γ值发生跳跃变化，系统发出声光报警信号，直接切除整条电容器组支路，并闭锁该支路合闸出口。
应用领域
应用于高压、中压、低压，并联电容器补偿装置。

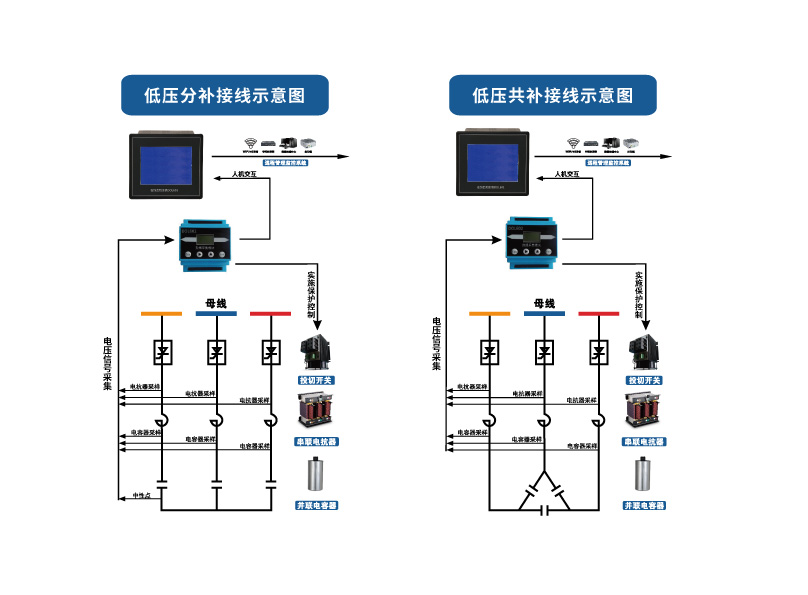

系统组成示意图：
电 源 | AC：110～240V |
功率消耗 | 电源供应： ≤5W |
交流电压： ≤1.0VA/相 | |
测量精度 | 电 压：± 0.5% |
γ 值：± 0.5% | |
输入采样范围 | 相 电 压： 0 ～ 500V |
开关量输出 | 5A/250V AC； 5A/28V DC |
抗 干 扰 | 共模2500V，差模1000V |
环境温度 | -20℃～+50℃,24小时内平均温度不超过+35℃ |
环境温度 | -20℃～+50℃,24小时内平均温度不超过+35℃ |
贮存温度 | -30～+70℃ |
相对湿度 | ≤85% (25℃时) |
大气压力 | 80～110kpa |
（表格仅列部分规格，其他容量可按需求定制）
DOL600电容器组状态在线监测装置，包括在线监测主机DOL601和数据采集模块DOL602，数据采集模块包括进线端电压检测单元、出线端电压检测单元和温湿度检测单元。本装置能够对电力电容器组设备进行实时的在线监测，可以远程监测和操控电容器组运行状态以及电容器组动作，且能够基于当前的LC阻抗监测对未来的阻抗变化进行准确地预测，为对电容器组故障预警和报警等功能提供了信息基础
电容器组状态在线监测装置
