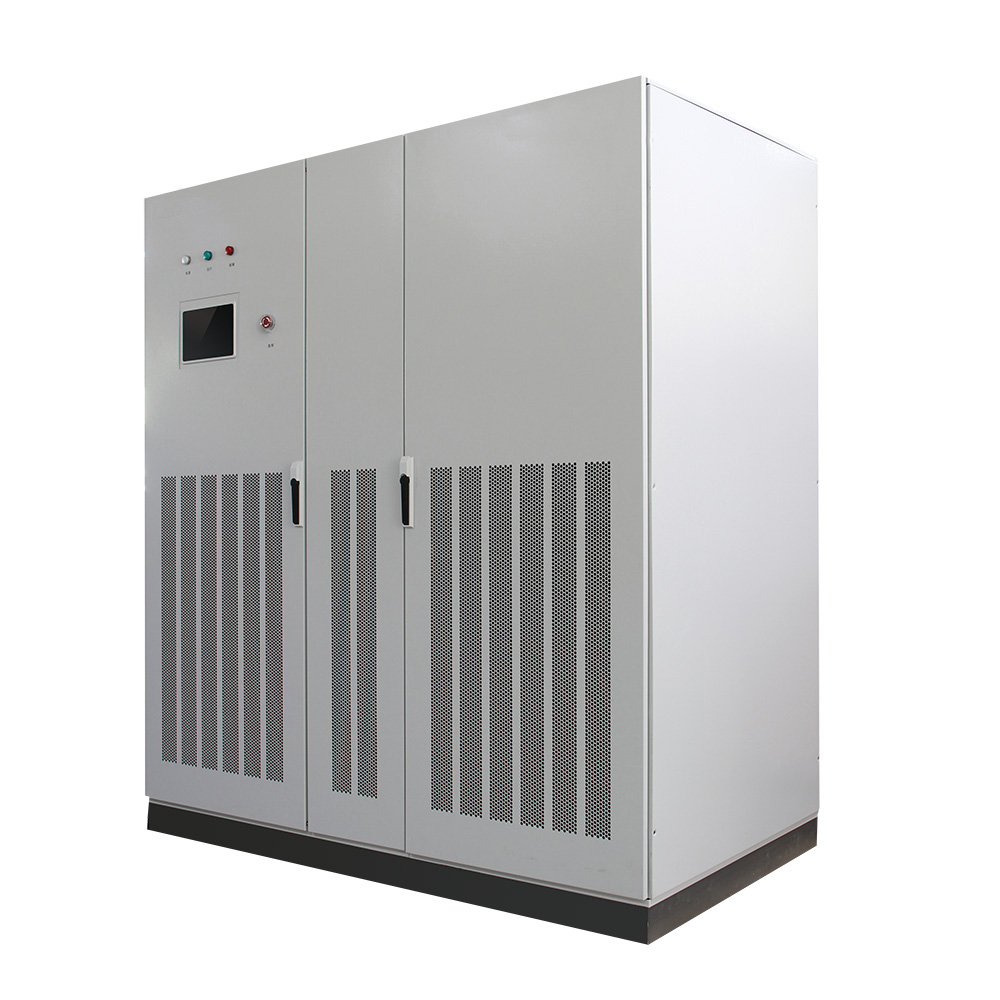

DOL-DVR动态电压恢复器

概述

技术优势

1) 响应速度快：完全响应时间小于1ms；

2) 补偿时间灵活：0.5-12s补偿时间可选，其他补偿时间可定制；

3) 补偿电压范围广：三相电压0-130%内的暂态电压波动均可补偿到设定值；

4) 补偿精度高：电压补偿误差小于1%；

5) 功能完善：即能够治理电压暂降、短时中断、暂升问题，又可实现有源滤波和无功补偿功能；

6) 可靠性高：双冗余旁路与无缝退出设计，运行更加可靠，并具备事件记录功能。

目前在各种电能质量问题中，电压跌落是发生频率最高，危害最为严重的电能质量问题。　DOL-DVR动态电压恢器可以安全、有效的治理电压暂降、适时中断、暂升问题保护负载设备，同时具备滤除谐波，补偿无功功率等功能。实现一机多用，综合治理。

最常见的电压跌落的原因有以下四种：

1）故障电流引起电压凹陷；

2）感应电机启动引起电压凹陷；

3）雷击，闪电导致的电压凹陷；

4）不可预知的偶然事件：建筑道路施工，交通事故，人为误操作等等。

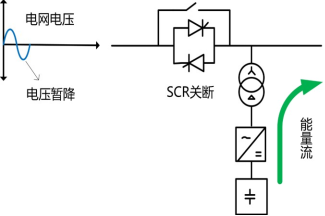

工作原理

电力不足时，逆变器给负载提供全部电流

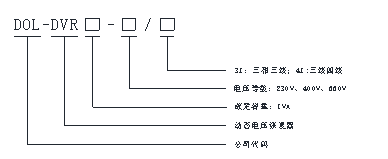

型号命名

动态电压恢复器 (DVR) 实时监测公用电网的电压暂降和浪涌，在系统电压出现暂降或者暂升的瞬间，它通过自身的储能、逆变装置，输出相位和幅值可调的电压，来保证敏感负荷的电压受到系统电压扰动时保持高质量的电力供应，保护负载不受公用电网波动的影响。

技术规格
