DOL-TSC晶闸管投切开关
1、高速投切，可在20ms内完成投切动作；
2、电压过零时刻投入，电流过零时刻切除；
3、瞬态电压抑制保护电路；
4、温度保护机制；
5、输入信号与开关电压光电隔离；
6、可直接与无功补偿控制器配合使用；
7、抗干扰能力强，高EMC保护措施；
8、完全由固体器件完成触点功能，高使用寿命，高可靠性。
DOL-TSC系列投切开关，是一种过零触发的晶闸管开关，投切开关主回路采用反并联晶闸管模块，控制电路板由触发，光电隔离及逻辑控制等组成，调节器组合了散热器、风机、温度控制等，具有温控启动风机，过温保护功能。
投切开关采用过零触发的原理，投入电容器时无涌流，动态响应时间≦20ms，是一种用于电容器投切的电力电子开关。
型号命名
DOL-TSC电容补偿投切开关常规型号:
1、额定电压：AC 230～690V；
2、控制信号：DC +12V电平输出；
3、响应时间：≤20ms；
4、工作电压：AC 220±15%（特殊电压需定制）。

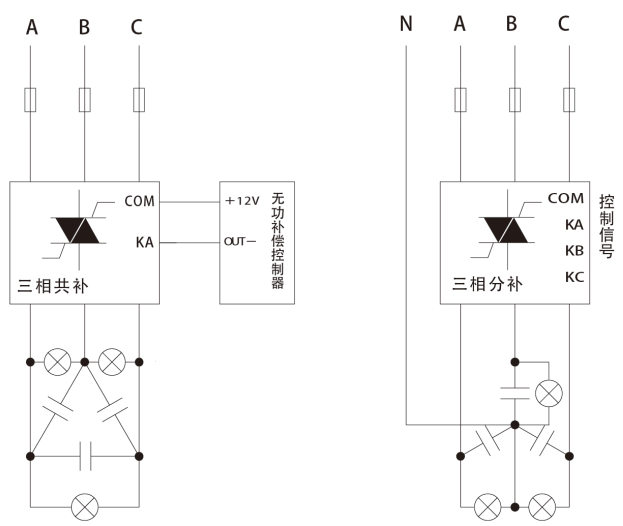

接线示意图
型号 | 额定容量 | 额定电压 | 额定频率 | 额定电流 | 驱动电压 | 熔芯选用 |
DOL-TSC15-2301 | 15kvar | 230V | 50Hz | 22.0A | DC10∽15V | 32A |
DOL-TSC20-2301 | 20kvar | 230V | 50Hz | 29.0A | DC10∽15V | 40A |
DOL-TSC25-2301 | 25kvar | 230V | 50Hz | 36.0A | DC10∽15V | 50A |
DOL-TSC30-2301 | 30kvar | 230V | 50Hz | 43.0A | DC10∽15V | 63A |
DOL-TSC40-2301 | 40kvar | 230V | 50Hz | 58.0A | DC10∽15V | 80A |
DOL-TSC50-2301 | 50kvar | 230V | 50Hz | 72.0A | DC10∽15V | 100A |
DOL-TSC60-2301 | 60kvar | 230V | 50Hz | 87.0A | DC10∽15V | 125A |
1、环境温度：－25℃～+55℃；
2、相对湿度：+40℃时，20%∽90%；
3、大气压力：79.5～106.0KPa；
4、海拔高度：≤2000m；
5、运行环境：无振动与冲击、无导电尘埃、无化学腐蚀。
额定电压AC 400V±20%（共补型）
型号 | 额定容量 | 额定电压 | 额定频率 | 额定电流 | 驱动电压 | 熔芯选用 |
DOL-TSC15-4003 | 15kvar | 400V | 50Hz | 22.0A | DC10∽15V | 32A |
DOL-TSC20-4003 | 20kvar | 400V | 50Hz | 29.0A | DC10∽15V | 40A |
DOL-TSC25-4003 | 25kvar | 400V | 50Hz | 36.0A | DC10∽15V | 50A |
DOL-TSC30-4003 | 30kvar | 400V | 50Hz | 43.0A | DC10∽15V | 63A |
DOL-TSC40-4003 | 40kvar | 400V | 50Hz | 58.0A | DC10∽15V | 80A |
DOL-TSC50-4003 | 50kvar | 400V | 50Hz | 72.0A | DC10∽15V | 100A |
DOL-TSC60-4003 | 60kvar | 400V | 50Hz | 87.0A | DC10∽15V | 125A |
额定电压AC 230V±20%（分补型）
注：1.建议电容器回路加装放电指示灯，以满足快速投切的需要；
2.指示灯线不得接于开关端子，请接在电容器端子上。
