DOL-SVG静止无功发生器

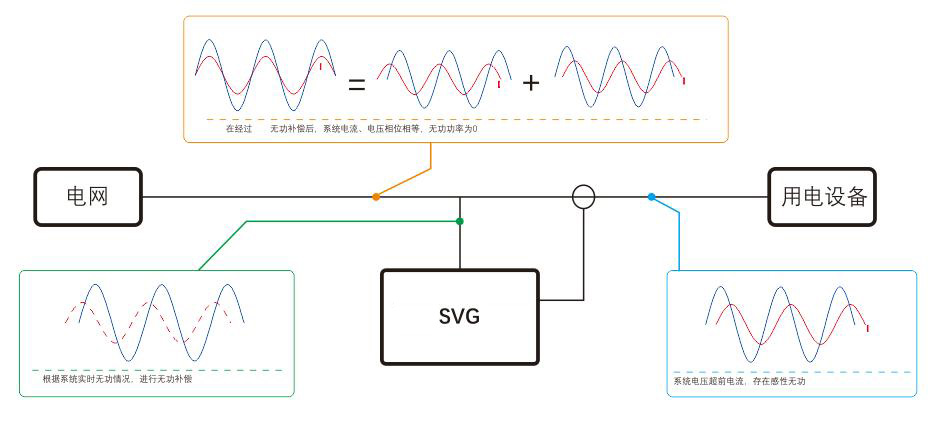

DOL-SVG型静止无功发生器通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来，分析负载电流的无功量，然后根据设置值控制PWM信号发生器发出控制信号给内部的IGBT，使逆变器逆变出能满足系统要求的无功电流，以实现补偿无功的目的。
DOL-SVG静止无功发生器是全新一代的无功补偿装置。相对于传统由电容器电抗器组成的无功补偿装置，SVG有着无可比拟的优势。该产品可选择多种工作方式运行，既能补偿感性无功功率，也能补偿容性无功功率，可以瞬时吸收及发出无功电流，满足系统无功需求，实现无功电流的就地平衡，保持系统实时高功率因数运行。SVG是目前无功功率控制领域内的最佳方案。具有运行更稳定、寿命更长、响应更快、运行范围更大、调节更平滑、系统电压更稳定等优势。
主要应用：汽车制造（焊接、冲压）、冶金（压延、轧钢、冶炼、行吊）、港口码头、石油化工、有色（压延、冶炼）、电力、矿山、煤化工、军工、轻工（食品加工、烟草、制药、制糖等）、机械制造（焊接）、公共设施（升降类）、市政、轨道交通、污水处理等、以及各种无功需要的场合，尤其是针对无规律快速变化、具有冲击性、三相不平衡负荷。
技术参数
型号命名
型号规格
输入 | 工作电压 | 400V（-20% ~ +20%） |
工作频率 | 50Hz（-10% ~ +10%） | |
电流互感器 | 100:5 ~ 10000:5 | |
补偿无功 | -1~+1可调 | |
补偿三相不平衡 | 100%不平衡完全补偿 | |
通讯 协议 | 通讯方式 | 485、Modbus协议 |
上位机软件 | 有，所有参数可通过上位机设置 | |
故障报警 | 有，最多可记录500条报警信息 | |
监控 | 支持各模块独立监控/整机集中监控 | |
技术 指标 | 全响应时间 | <10ms |
有功损耗 | <2.5% | |
散热方式 | 智能风冷 | |
噪声 | <60dB | |
保护功能 | 过压、欠压、过热、过流、短路等二十余种保护 | |
CT安装位置 | 负载侧/电网侧 可选 | |
环境 要求 | 工作温度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相对湿度 | <95%，无凝露 | |
防护等级 | IP20（更高防护等级可定制） |
模块规格 | 30Kvar | 50Kvar | 75Kvar | 100Kvar |
模块尺寸（W*H*D） | 480*200*530 | 680*200*530 | ||
模块型号 | 400V±20%； DAL-SVG□-400-3M； DAL-DVG□-400-4M | |||
接线方式 | 三相三线； 三相四线 | |||
可并联数量 | 不限 | |||
单机尺寸 | 机柜：最小600*800*2200 / 壁挂与模块尺寸相同 | |||
重量 | 25kg（≤50kvar） 50kg（≥100kvar） | |||
DOL-SVG模块
DOL-SVG整机
产品型号 | 100Kvar | 150Kvar | 200Kvar | 250Kvar | 300Kvar | 350Kvar | 400Kvar |
400V±20%； DAL-SVG□-400-3L； DAL-DVG□-400-4L | |||||||
接线方式 | 三相三线； 三相四线 | ||||||
尺寸㎜（W*D*H） | 600*800*2200、800*800*2200或根据用户要求定制 | ||||||
电流互感器 | 500/5至5000/5 | ||||||
冷却方式 | 强制风冷 | ||||||
进线方式 | 贯穿母排、电缆上、下或侧进线 | ||||||
动态电压恢复器 (DVR) 实时监测公用电网的电压暂降和浪涌，在系统电压出现暂降或者暂升的瞬间，它通过自身的储能、逆变装置，输出相位和幅值可调的电压，来保证敏感负荷的电压受到系统电压扰动时保持高质量的电力供应，保护负载不受公用电网波动的影响。
