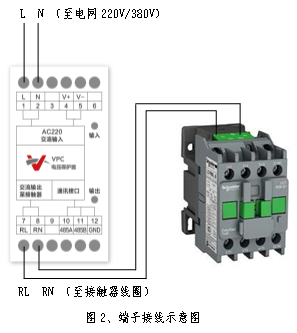

1、串接在电网和接触器线圈之间，安装方便,不需单独供电。本装置输入接电网，输出接接触器，可直接布置在接触旁，并排安装。本装置内部不带电池，终身免维护；
2、标准U型导轨（35mm）安装，体积小，可靠性高；
3、输出为脉动直流，因此交流接触器无铁损，节能可达70%至90%。无交流噪音，在大量接触器集中应用的场所，可极大改善工作环境，降低对人体的损害；
4、接触器线圈发热小，极大地延长了接触器的寿命；
5、交流电压在额定电压的25%～150%范围内变化时，能保证接触器主触点保持吸合，保证触点不抖动，负载不分断；
6、当交流失电时，可实现最长2秒延时释放交流接触器主触点，实现低电压穿越。可通过当短接本装置的V+和V-端子，选择取消延时功能，以实现标准接触器的无延时分断；
7、带有RS485通讯接口,支持MODBUS-RTU通讯协议,实现运行支撑记录的上传；
8、支持WIFI无线通讯，方便手机APP读取运行记录和状态。
本电压保护器适用于额定电压为交流220VAC和380VAC，额定电流不大于300A的交流接触器。

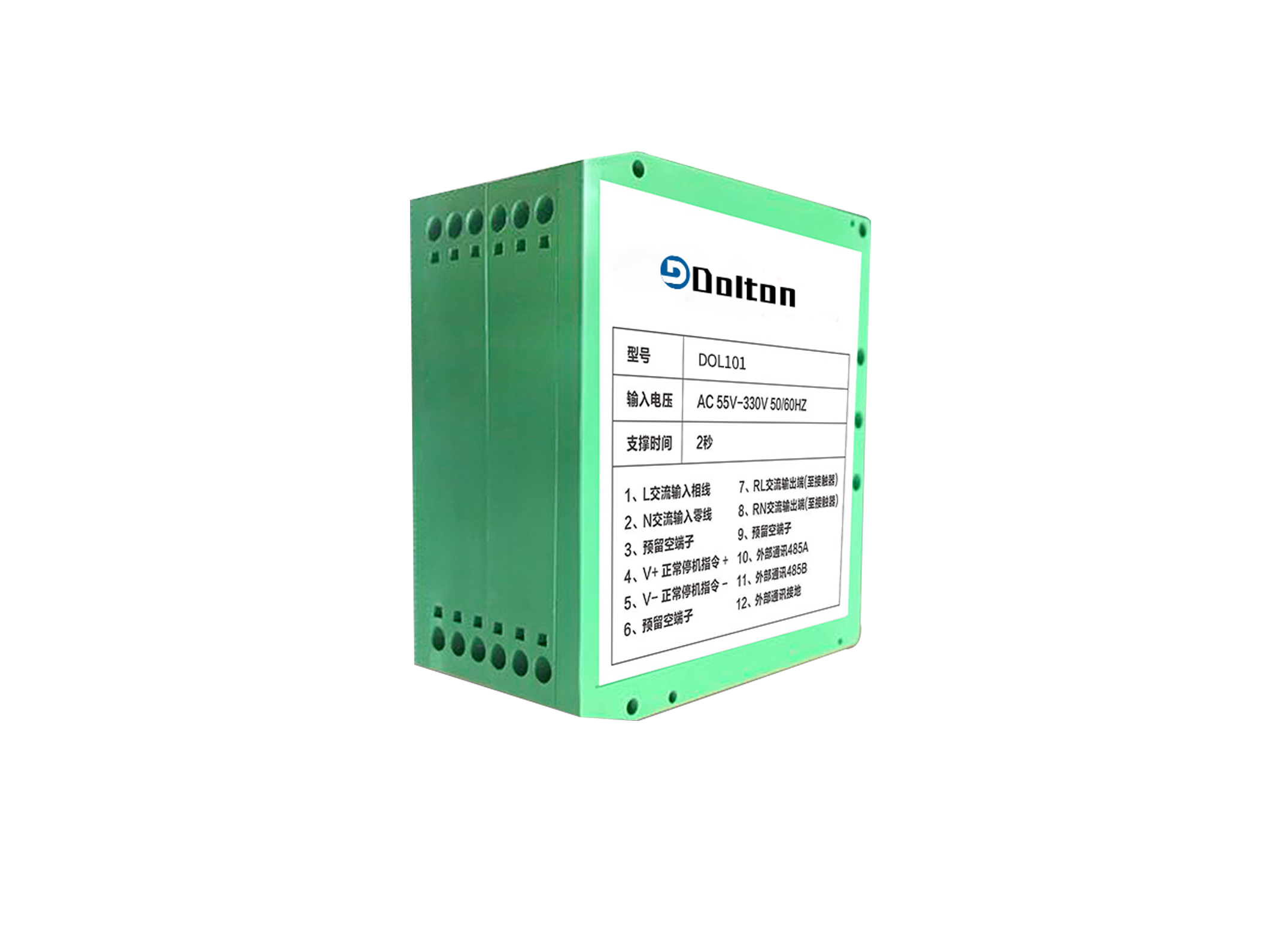

DOL101新型抗晃电模块采用先进的电力电子技术、计算机技术和嵌入式软件技术， 当市电电压波动时，能自动调节施加在接触器线圈的电压，保证触点的持续稳定吸合,极大地扩展电磁式交流接触器工作电压范围，并具有低电压穿越和抗晃电能力。
项目 | 技术指标 |
额定输入电源 | AC220V或380V (注释1) |
投入电压范围 | 85%-115%额定电压 |
保持电压范围 | 55～330VAC（220V系列） 95～570VAC（380V系列） |
失压保持时间 | 最大2秒 |
安装方式 | 标准35mm导轨 |
数据记录功能 | 电压越限次数和电压极值，支撑记录 |
保护功能 | 过压、过流 |
信号指示 | 输入LED和输出LED |
有线通讯 | RS485 + MODBUS-RTU协议 |
无线通讯 | 无线WIFI + 手机APP |
尺寸 | 40mm(宽)×82mm(高)×88mm(长) |
工作温度 | -10～50 ℃ |
海拔高度 | 2000米以下 |
重量 | 0.2KG |
设计寿命 | 20年 |
注释1：购买时请按电压选择对应系列型号。
380V系列 | |
DOL101-25/380 | 适用于9-25A接触器 |
DOL101-65/380 | 适用于32-65A接触器 |
DOL101-180/380 | 适用于100-180A接触器 |
DOL101-300/380 | 适用于200-300A接触器 |
表2、VPC 380V系列选型表
抗晃电模块
220V系列 | |
DOL101-25/220 | 适用于9A-25A接触器 |
DOL101-65/220 | 适用于32-65A接触器 |
DOL101-180/220 | 适用于100-180A接触器 |
DOL101-300/220 | 适用于200-300A接触器 |
表1、VPC 220V系列选型表
