1、海拔高度：≤2500m
2、工作温度：－20℃～+60℃
3、存储温度：－25℃～+70℃
4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。安装地点无剧烈振动、无雨雪侵蚀。

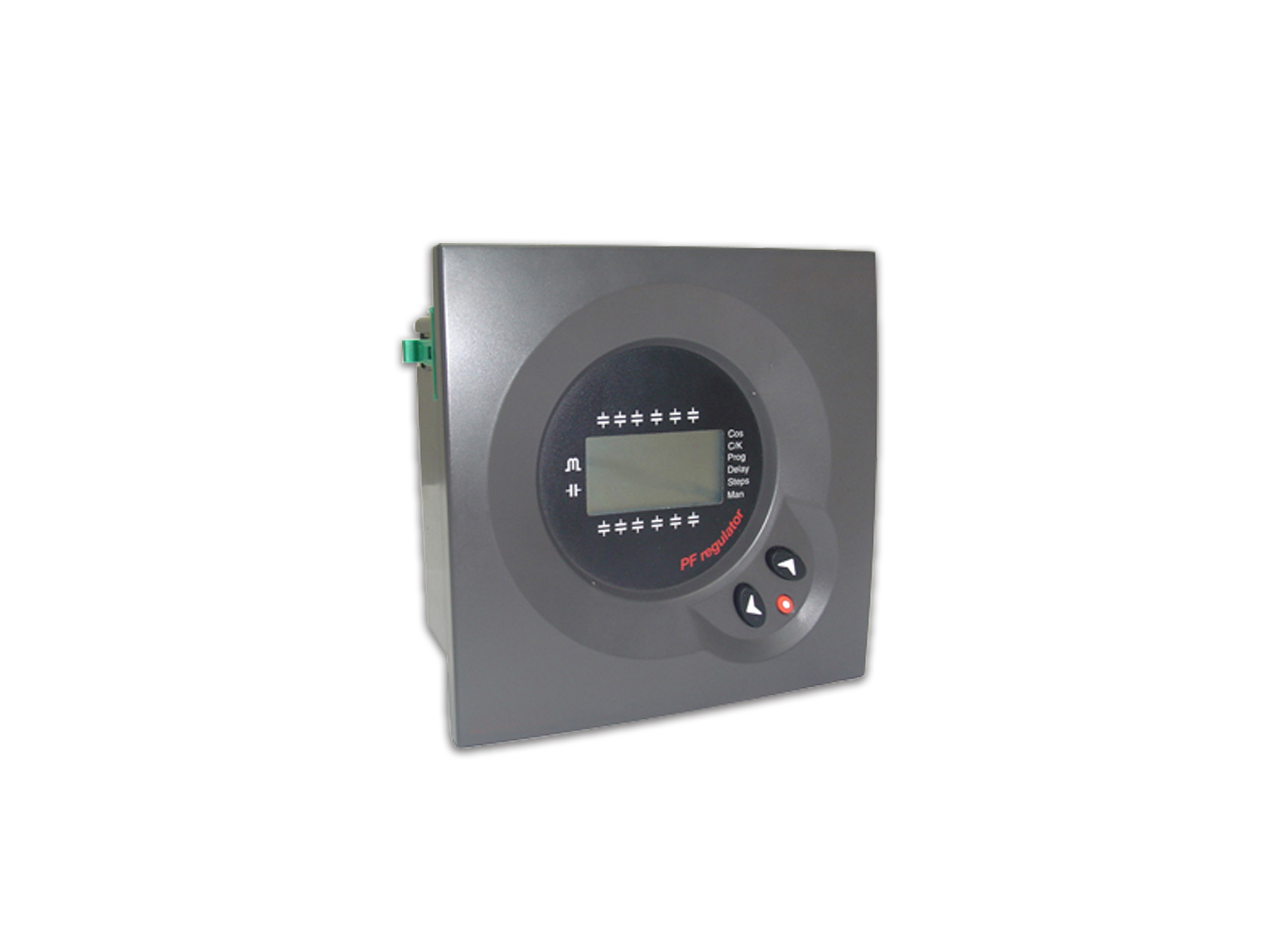

DOL-PF系列智能型功率因数控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿控制。该控制器以高速数字信号处理器为核心，采用交流取样，人机界面为大屏幕液晶显示器，其具有配电监测、无功补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。
型号命名
型号规格
型号规格 | 面框尺寸 | 开孔尺寸 | 嵌入深度 | 显示方式 | 备注 |
DOL-PFJ12-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制接触器投切 |
DOL-PFJ16-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制接触器投切 |
DOL-PFJ18-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制接触器投切 |
DOL-PFJ24-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制接触器投切 |
DOL-PFJ16-HX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制接触器投切 |
DOL-PFJ24-HX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制接触器投切 |
DOL-PFT12-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制晶闸管投切 |
DOL-PFT16-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制晶闸管投切 |
DOL-PFT18-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制晶闸管投切 |
DOL-PFT24-GX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制晶闸管投切 |
DOL-PFT18-HX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制晶闸管投切 |
DOL-PFT24-HX | 144mm*144mm | 138mm*138mm | 60mm | 液晶 | 控制晶闸管投切 |

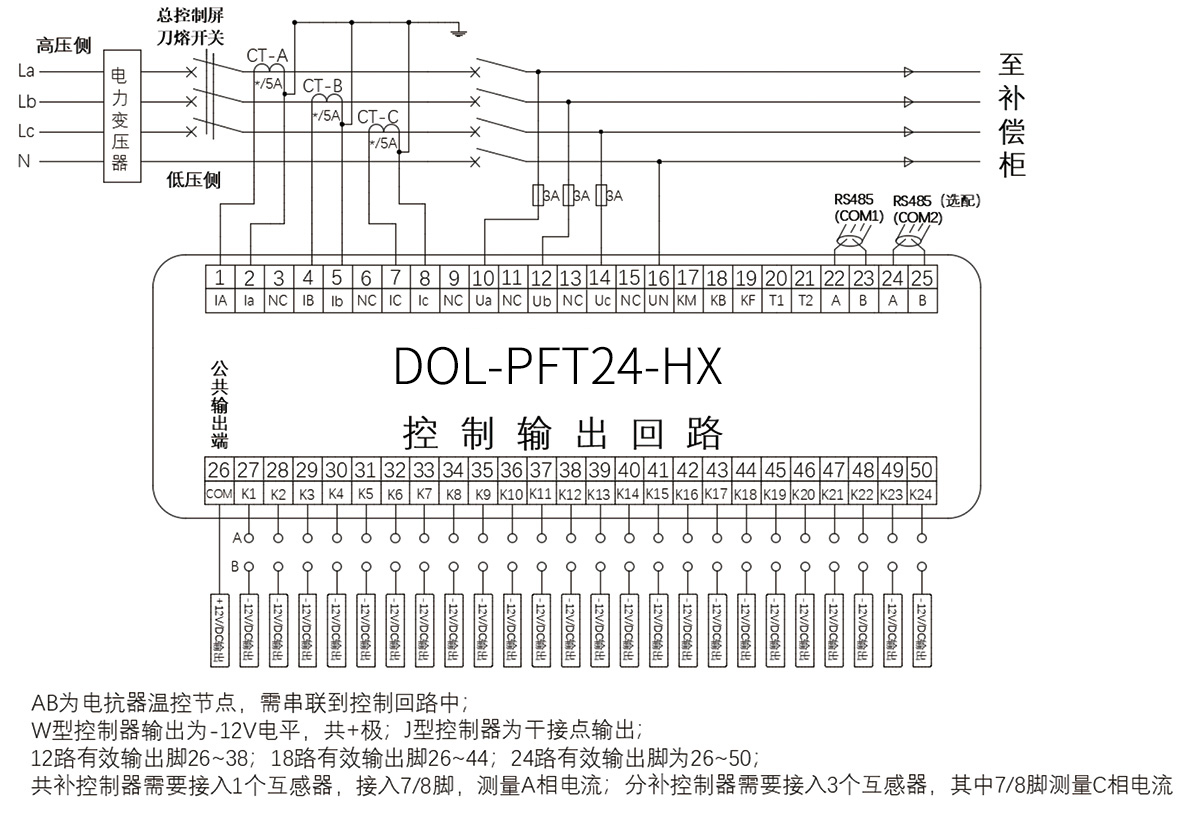

接线图
1、具有自检复归和自动复位功能。
2、具有欠压、过压保护功能。
3、具有过流、小电流保护功能。
4、具有温度超限保护功能，开启风机功能（选配）
5、具有电压、电流总谐波超限保护功能。
1、环境温度：－25℃～+55℃；
2、相对湿度：+40℃时，20%∽90%；
3、大气压力：79.5～106.0KPa；
4、海拔高度：≤2000m；
5、运行环境：无振动与冲击、无导电尘埃、无化学腐蚀。
JB/T9663-1999 低压无功功率自动补偿控制器
