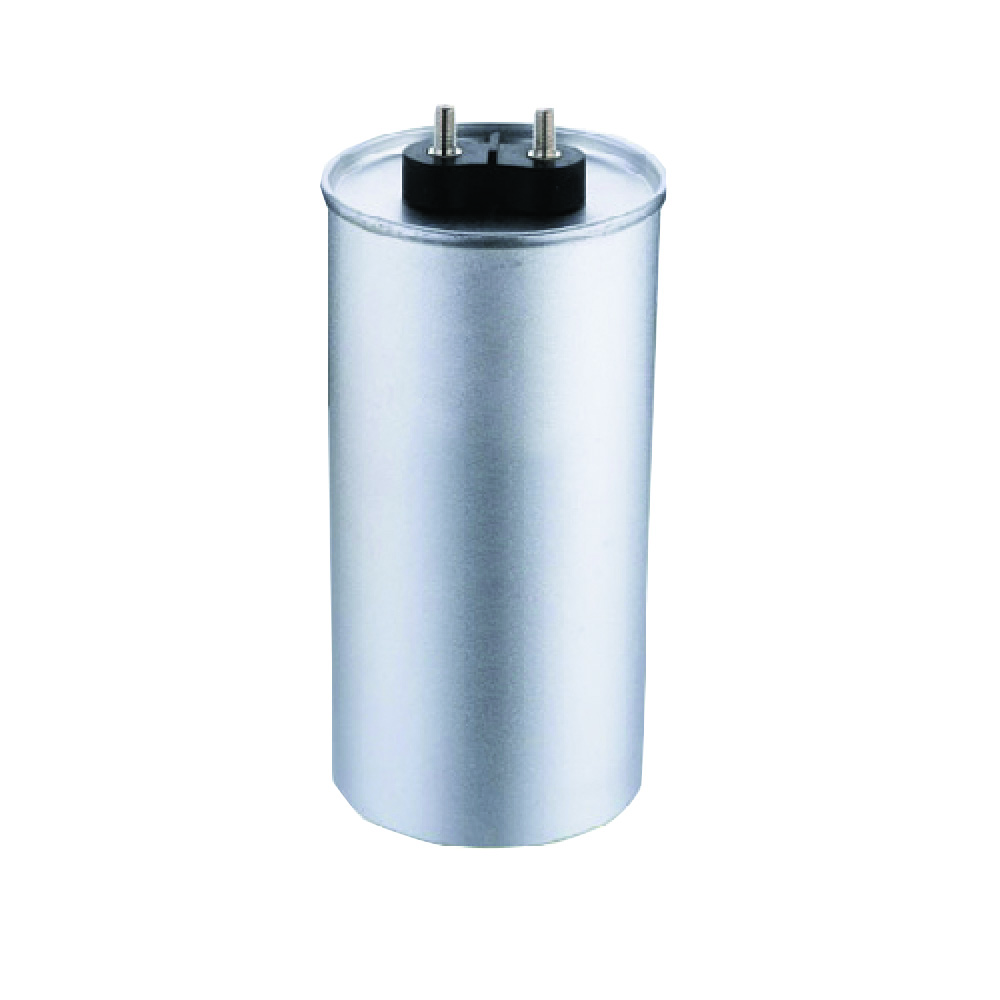

GB/T 12747-2004标称电压1KV及以下交流电力系统用自愈式并联电容器。
1、环境温度-25℃∽+45℃；相对温度≤90%RH；
2、海拔高度不超过2000m ；
3、无剧烈震动和冲击，无易燃易爆危险品，无导电尘埃；
4、周围应有良好的通风条件，如装在机柜内，应有排风设施。
1、额定电压：280、415、450、480、525、690、820、950V等。
2、额定频率：50Hz、60Hz ；
3、额定容量：1∽60kvar
4、容值偏差：0∽+10%
5、最高允许过电压：≤110% UN
6、最高允许过电流：≤130% IN
7、损耗角正切值：工频额定电压下，低压0.10%
8、绝缘性：极间工频 UN，5秒。
AC280V 50Hz常规型号（单相电容器）
AC480V 50Hz常规型号（三相电容器）

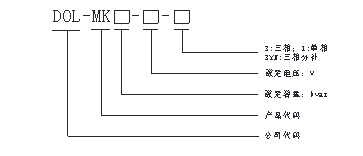

型号 | 额定容量 | 额定电压 | 损耗(W/kvar) | 额定电流 | 电容量 | 外形尺寸 |
DOL-MK5-280-1 | 5kvar | 280V | ≤0.1 | 17.9A | 203.1µF | ф76*165mm |
DOL-MK10-280-1 | 10kvar | 280V | ≤0.1 | 35.7A | 406.2µF | ф86*205mm |
DOL-MK15-280-1 | 15kvar | 280V | ≤0.1 | 53.6A | 609.3µF | ф96*235mm |
DOL-MK20-280-1 | 20kvar | 280V | ≤0.1 | 71.4A | 812.4µF | ф106*235mm |
型号 | 额定容量 | 额定电压 | 损耗(W/kvar) | 额定电流 | 电容量 | 外形尺寸 |
DOL-MK10-280-3YN | 10kvar | 280V | ≤0.1 | 12.0A | 3*138.1µF | ф106*245mm |
DOL-MK15-280-3YN | 15kvar | 280V | ≤0.1 | 18.0A | 3*203.1µF | ф106*245mm |
DOL-MK20-280-3YN | 20kvar | 280V | ≤0.1 | 24.0A | 3*272.1µF | ф116*245mm |
DOL-MK25-280-3YN | 25kvar | 280V | ≤0.1 | 30.0A | 3*341.2µF | ф116*245mm |
AC280V 50Hz常规型号（分补电容器）
型号 | 额定容量 | 额定电压 | 损耗(W/kvar) | 额定电流 | 电容量 | 外形尺寸 |
DOL-MK10-480-3 | 10kvar | 480V | ≤0.1 | 12.0A | 3*46.0µF | ф76*200mm |
DOL-MK15-480-3 | 15kvar | 480V | ≤0.1 | 18.0A | 3*69.0µF | ф76*240mm |
DOL-MK20-480-3 | 20kvar | 480V | ≤0.1 | 24.0A | 3*92.1µF | ф86*240mm |
DOL-MK25-480-3 | 25kvar | 480V | ≤0.1 | 30.0A | 3*115.2µF | ф96*240mm |
DOL-MK30-480-3 | 30kvar | 480V | ≤0.1 | 36.0A | 3*138.2µF | ф106*240mm |
DOL-MK35-480-3 | 35kvar | 480V | ≤0.1 | 42.0A | 3*161.2µF | ф116*240mm |
DOL-MK40-480-3 | 40kvar | 480V | ≤0.1 | 48.2A | 3*184.2µF | ф116*275mm |
DOL-MK50-480-3 | 50kvar | 480V | ≤0.1 | 48.2A | 3*230.4µF | ф126*275mm |
AC525V 50Hz常规型号（三相电容器）
型号 | 额定容量 | 额定电压 | 损耗(W/kvar) | 额定电流 | 电容量 | 外形尺寸 |
DOL-MK10-525-3 | 10kvar | 525V | ≤0.1 | 11.0A | 3*38.5µF | ф76*200mm |
DOL-MK15-525-3 | 15kvar | 525V | ≤0.1 | 16.5A | 3*57.8µF | ф76*240mm |
DOL-MK20-525-3 | 20kvar | 525V | ≤0.1 | 22.0A | 3*77.0µF | ф86*240mm |
DOL-MK25-525-3 | 25kvar | 525V | ≤0.1 | 27.5A | 3*96.3µF | ф96*240mm |
DOL-MK30-525-3 | 30kvar | 525V | ≤0.1 | 33.0A | 3*115.5µF | ф106*240mm |
DOL-MK35-525-3 | 35kvar | 525V | ≤0.1 | 38.5A | 3*134.8µF | ф116*240mm |
DOL-MK40-525-3 | 40kvar | 525V | ≤0.1 | 44.0A | 3*154.0µF | ф126*275mm |
DOL-MK50-525-3 | 50kvar | 525V | ≤0.1 | 44.0A | 3*192.6µF | ф126*275mm |
