智能中线保护器
DOL-TPF智能中线保护装置，是专用于改善三相四线制单相整流负载导致中性线电流过大、三相负荷不平衡问题、解决电能质量的新型电力电子设备，该装置并联于配电箱输入端，采取就地治理，针对配电行业普遍应用的单相整流、节能用电负载产生的零序谐波电流，导致的故障隐患问题而研发的专项治理产品。
输入 | 工作电压 | 400V（-30% ~ +20%） |
工作频率 | 50Hz（-10% ~ +10%） | |
网络结构 | 三相四线 | |
通讯 协议 | 通讯方式 | 485、Modbus协议，可配置4G或wifi |
上位机软件 | 有，所有参数可通过上位机设置 | |
故障报警 | 有，最多可记录500条报警信息 | |
监控 | 支持各模块独立监控/整机集中监控 | |
技术 指标 | 单机容量 | 30A、50A、75A、100A |
全响应时间 | <10ms | |
有功损耗 | <2.5% | |
功能模式 | 三相不平衡调节+电压支撑+无功补偿+谐波治理 | |
治理方式 | 动态连续自动调节 | |
散热方式 | 智能风冷 | |
噪声 | <60dB | |
保护功能 | 过压、欠压、过热、过流、短路等二十余种保护 | |
环境 要求 | 工作温度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相对湿度 | <95%，无凝露 | |
防护等级 | IP20（更高防护等级可定制） |
模块规格 | 30A | 50A | 75A | 100A |
模块尺寸（W*H*D） | 480*200*530 | 580*200*530 | ||

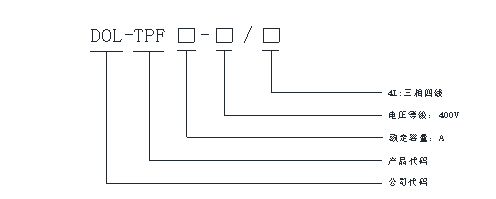

模块型号 | 400V（-30%∽+20%）； DAL-TPF□-400/4L | |||
接线方式 | 三相四线 | |||
可并联数量 | 不限 | |||
重量 | 25kg（≤50A）； 50kg（≥100A） | |||

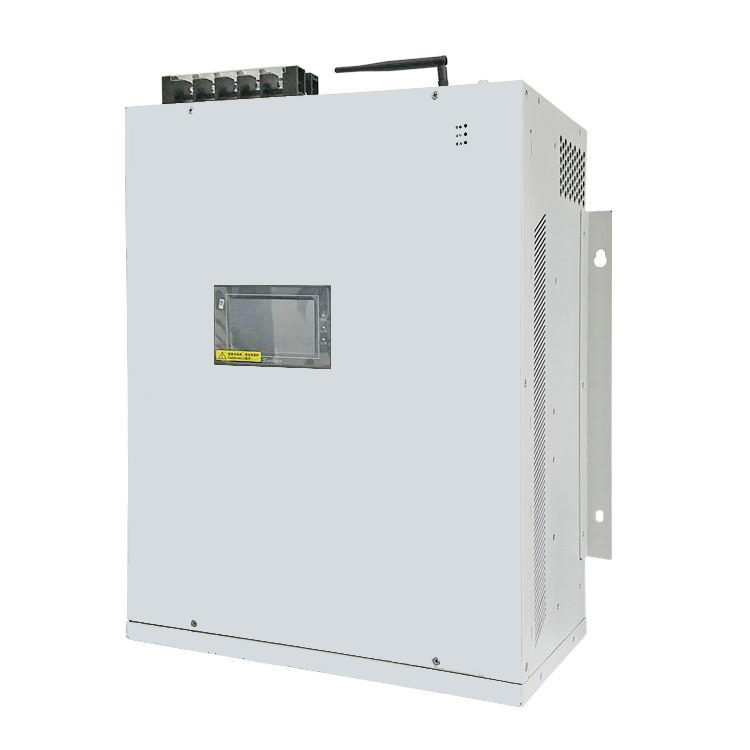

DOL-TPF模块
以电脑为代表的信息设备，包括打印机、复印机、路由器、电子医疗设备、分析仪器、通信设备、服务器；
以 UPS 为代表的电源设备；
大尺寸的 LED 屏幕，广告灯箱；节能灯、电子镇流器。
中性线过流引发的火灾隐患
第一种是中性线长期过载导致中性线绝缘层老化，最后使得绝缘层燃烧引发火灾；
第二种是中性线故障使中性线开路，导致三相电严重不平衡，烧毁电气设备引发火灾。中性线过载是导致电气火灾的的主要原因，通过研究发现中性线过载的原因是三相不平衡和电路中大量的谐波电流。
智能化控制、安全可靠的防护措施、优化的电磁干扰处理、易维护、体积小、远程控制，经济效益显著。

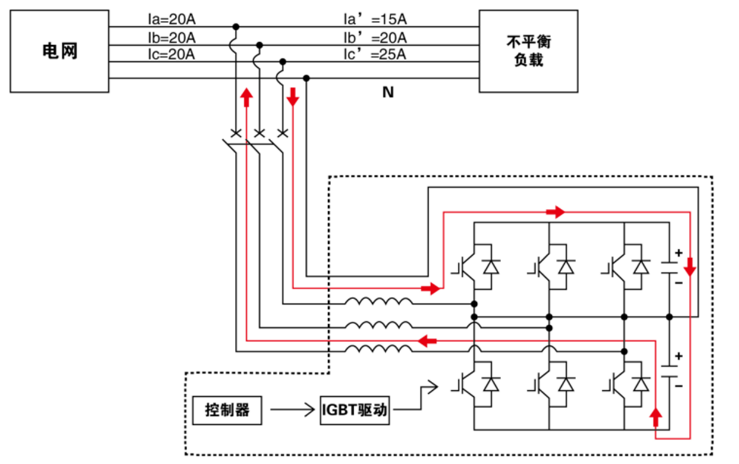

DOL-TPF智能中性线保护器采用先进的电力电子技术，以及全新的电能控制理念及技术，以并联方式接入配电箱，通过实时检测系统的电压、电流分量，通过瞬时无功算法，使设备通过换流电路产生一种配网系统所需要的动态、连续的电流，从而实现动态连续的补偿，消除中性线电流
