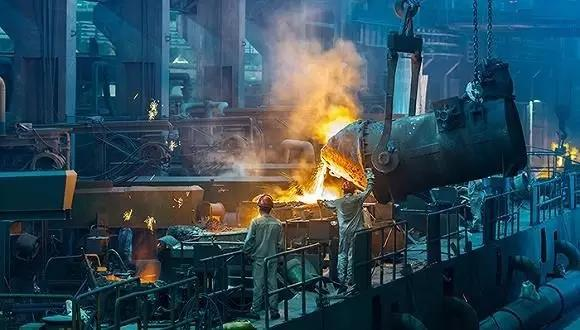

钢铁/中频加热行业

钢铁业中常用到的中频炉、轧机、电弧炉等设备都会对电网的电能质量产生重大的影响，使电容补偿柜过载保护动作频繁、变压器和供电线路发热严重、熔断器频繁熔断等，甚至引起电压跌落、闪变。

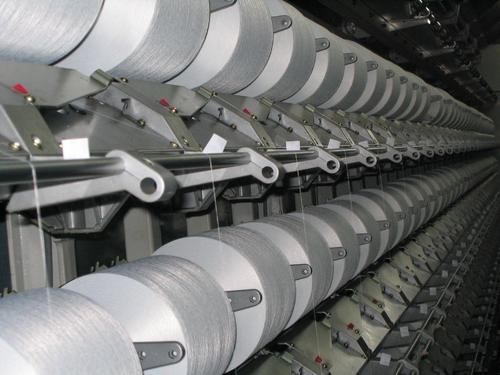

化纤行业

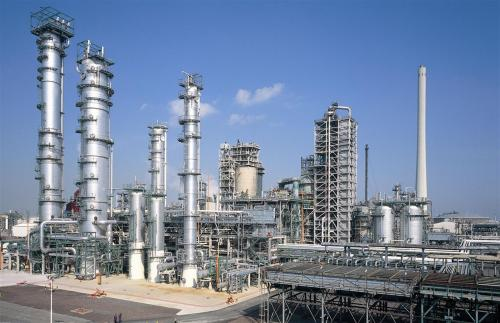

石化行业

由于生产的需要，石化行业中存在着大量泵类负载，并且不少泵类负载都配有变频器。变频器的大量应用使石化行业配电系统中的谐波含量大大增加。

目前绝大部分变频器整流环节都是应用6脉冲将交流转化为直流，因此产生的谐波以5次、7次、11次为主。其主要危害表现为对电力设备的危害及在计量方面的偏差。使用有源滤波器可以很好地解决这方面的问题。

为大幅提高熔化率、提高玻璃的熔化质量，以及延长炉龄、节省能源，在化纤行业常用到电助熔加热设备，借助电极把电直接送入燃料加热的玻璃池窑中。这些设备会产生大量的谐波，且三相谐波的频谱和幅值差别比较大。

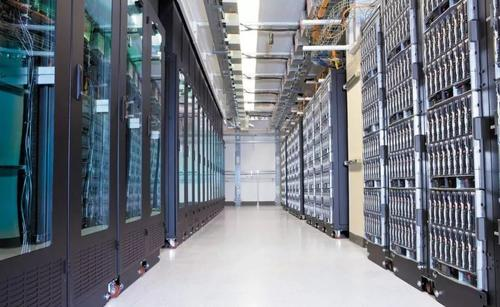

通信行业

半导体行业

滤波是信号处理中的一项基本而重要的技术。利用滤波技术可以从各种信号中提取出所要的信号，滤除不需要的干扰信号。滤波器是信号的频域分析中的一个重要元器件。

滤波器种类繁多，各种滤波器具有不同的性能特点，因此在滤波器选择时，通常需要综合考虑客户的实际使用环境以及客户性能需求才能做出正确、有效、可靠的选择。

滤波器分为模拟滤波器和数字滤波器，模拟滤波器用来处理模拟信号或连续的信号，数字滤波器用来处理离散的数字信号。

模拟滤波器可广泛应用于工业、商业和机关团体的配电网中，如：电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等。

滤波器的应用领域分析

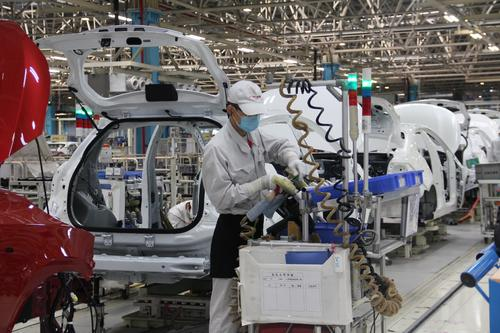

汽车制造业

焊机是汽车制造业中不可少的设备，由于焊机具有随机性、快速性及冲击性的特点，使大量使用焊机造成严重的电能质量问题，造成焊接质量不稳、自动化程度高的机器人由于电压不稳而不能工作，无功补偿系统无法正常使用等情况。

返回顶部

下一篇：三相不平衡的判断方法和处理对策？

上一篇：解析三相不平衡及解决办法

有源电力滤波器在机场的应用

为了满足大规模数据中心机房的运行需要，通信配电系统中的UPS使用容量在大幅上升。据调查，通信低压配电系统主要的谐波源设备为UPS、开关电源、变频空调等。

其产生的谐波含量都较高，且这些谐波源设备的位移功率因数极高。通过使用有源滤波器可以提高通信系统及配电系统的稳定性，延长通信设备及电力设备的使用寿命，并且使配电系统更符合谐波环境的设计规范。

大多数半导体行业的3次谐波非常严重，主要是由于企业中使用了大量的单相整流设备。3次谐波属于零序谐波，具备在中性线汇集的特点，导致中性线压力过大，甚至出现打火现象，存在着极大的生产安全隐患。

谐波还会造成断路器跳闸，耽误生产时间。3次谐波在变压器内形成环流，加速了变压器的老化。严重的谐波污染必然对配电系统中的设备使用效率和寿命造成影响。

直流电机谐波治理

大型直流电机场所都需要先通过整流设备将交流电转换为直流电，由于此类工程的负载容量都较大，因此在交流侧存在严重的谐波污染，造成电压畸变，严重时会引起事故。

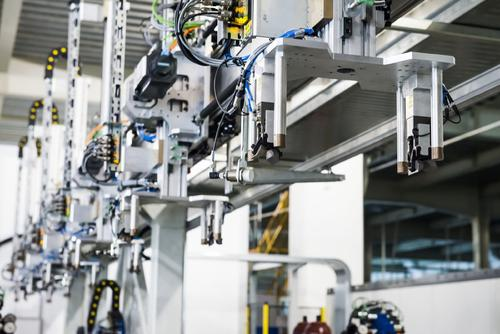

自动化生产线和精密设备的使用

在自动化生产线和精密设备场合，谐波会影响到其正常使用，使智能控制系统、PLC系统等出现故障。

医院系统

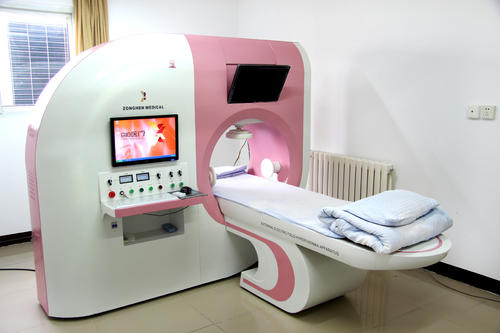

医院对供电的连续性和可靠性有非常严格的要求，0类场所自动恢复供电时间T≤15S，1类场所自动恢复供电时间0.5S≤T≤15S， 2类场所自动恢复供电时间T≤0.5S，电压总谐波畸变率THDu≤3%，X光机、CT机、核磁共振都是谐波含量极高的负载。

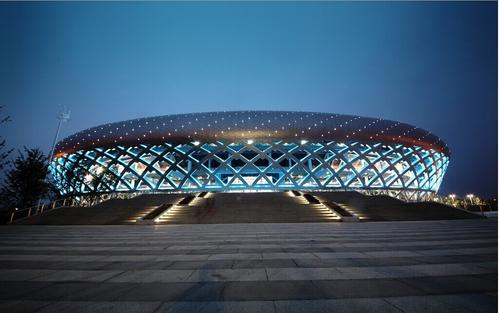

剧场/体育馆

可控硅调光系统、大型LED设备等都是谐波源，在运行过程中会产生大量的三次谐波，不但造成配电系统的电力设备效率低下，而且还会造成灯光频闪，对通信、有线电视等微弱电回路产生杂音，甚至产生故障。

飞机作为一种便捷的交通方式给人们日常交通生活带来了多样化的选择，随之机场也在逐年扩建。但在机场的低压配电系统中，存在着大量的谐波源，如机场助航灯、直流电机、电炉、轧机、电焊机等，这些谐波源具有电流畸变大、谐波频谱范围广、无功需求变化快等特点。

这类负载产生的谐波，危及配电系统的正常运行，甚至引发严重的电气事故。其中以机场助航灯光系统为例，助航灯光负载设备不断增加，机场灯光站大量使用可控硅调光设备，导致产生大量的谐波电流，对电能质量造成污染，同时附加电流和额外的热效应对各类电气设备和电缆线路安全也造成一定危害。因此，对机场助航灯光站电力谐波问题进行分析与治理极为重要。

目前电力系统谐波治理主要存在两大主流方式：无源滤波技术和有源滤波技术。机场灯光站采用的大功率电力半导体调光设备，会产生大量高次谐波（主要是3 倍次谐波以外的所有奇次谐波），而无源滤波器对每次谐波都要单独设计单谐振滤波器，设计参数要跟系统阻抗有关（计算系统阻抗很繁琐，并且系统逐年扩建，系统阻抗也会变化）；无源滤波不能对谐波完全消除，反而存在着放大谐振的危险；电容的老化也会使原来设计谐振点偏移而达不到滤除目标谐波的目的；无源滤波系统适合负荷单一、稳定的场合。

与无源滤波器相比，有源滤波系统具有高度可控性和快速响应性（≤1ms），能补偿各次谐波，可抑制闪变、补偿无功，有一机多能的特点；在性价比上较为合理；滤波特性不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险；具有自适应功能，可自动跟踪补偿变化着的谐波。

其基本原理是从谐波源（被补偿对象）负载回路中检测出谐波电流，由补偿装置产生一个与该谐波电流大小相等而相位相反的补偿电流波形，用以抵消谐波源负载所产生的谐波电流，从而使电网侧电流只含有基波分量。
